PFES3D-45 ABS/PLA 3D-печать Филаментные материалы Одноцветная экструзионная машина Производственная линия

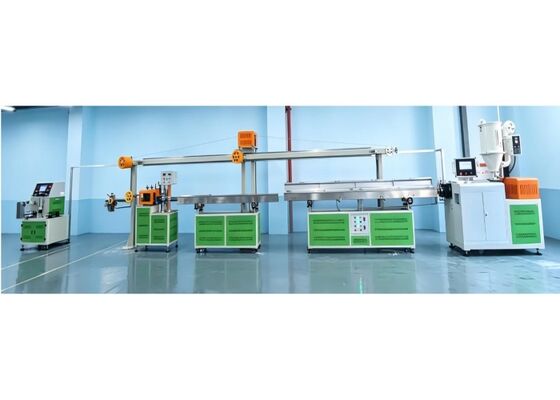

              Производственная линия экструдера для одноцветной нити для 3D-печати PFES3D-45 из ABS/PLA

      Области применения: 3D-печать — это новейшая технология печати. С растущим спросом на 3D-принтеры нити для 3D-печати имеют большой рыночный потенциал и в основном используются в 3D-принтерах. Мы в основном производим нити для 3D-печати, такие как ABS, PLA, PETG и TPU, с диаметрами от 1,75 до 3,0 мм. Допуск по диаметру может контролироваться в пределах ±0,03 мм, а скорость экструзии составляет от 30 до 180 метров в минуту, что обеспечивает аккуратную укладку нити.
Основные технические параметры: 2.1 Диаметр шнека: Ø45 мм 2.2 Соотношение длины к диаметру (L/D): 28:1 2.3 Скорость шнека: 0–100 об/мин (автоматическое регулирование частоты) 2.4 Производительность экструзии: 25–30 кг/ч 2.5 Скорость производственной линии: 30–180 м/мин (с аккуратным выравниванием нити) 2.6 Высота оси: 1,1 метра (регулируется вверх, вниз, влево и вправо) 2.7 Габариты производственной линии: Длина 15 м × Ширина 2,5 м × Высота 2,5 м 2.8 Трехфазное напряжение: 380 В, 3 фазы, 50 Гц 2.9 Общая мощность: 50 кВт; фактическое среднее энергопотребление: 20 кВтч/час
Требования к цеху: 3.1 Габариты цеха (Д × Ш × В): 25 м × 5 м × 3,5 м (рекомендуемая площадь пола 300 кв. м или более; пол должен быть ровным) 3.2 Температура ≤ 50 °C, влажность ≤ 95 процентов 3.3 Электропитание: трехфазная пятипроводная система (т. е. три фазных провода, один нулевой провод и один заземляющий провод), 380 В, 50 Гц 3.4 Цех должен быть оборудован резервуаром для охлаждающей воды объемом 2 куб. м, воздушным компрессором, редукторным маслом и 5-жильным кабелем



Одношнековый экструдер PFES3D-45:
Мощность нагрева: 10 кВт;
Мощность вентилятора: 0,5 кВт;
Мощность двигателя: 11 кВт;
Сушильная бункерная загрузка: 6,75 кВт;
Экструзионная головка: 2 кВт;
Термостатированный резервуар для воды: 12,5 кВт;
Резервуар для охлаждающей воды: 0,9 кВт;
Горячий воздушный фен: 0,75 кВт;
Двухвалковый резиновый тянущий механизм: 1,5 кВт;
Двунаправленный лазерный измеритель диаметра - Стойка для хранения проволоки: 0,4 кВт;
Одностанционный сервонамотчик: 2 кВт;
Общая установленная мощность оборудования: примерно 50 кВт;
Потребление электроэнергии при нормальном производстве: примерно 10–15 кВт

Лист спецификаций оборудования

I. Сушилка из нержавеющей стали на 50 кг: 1 шт.
1. Емкость: 50 кг
2. Мощность нагрева: 6 кВт
3. Мощность вентилятора: 0,75 кВт
4. Вес: 90 кг
5. Оснащена уникальной изогнутой конструкцией воздуховода горячего воздуха для предотвращения скопления порошковых остатков у
основания нагревательного элемента, что может привести к возгоранию.
6. Барабан и внутренние компоненты изготовлены из нержавеющей стали.
7. Барабан отсоединяется от основания, что облегчает чистку и быструю смену материалов.
8. Оснащен пропорциональным индикаторным регулятором температуры для точного контроля температуры.
Двойная система защиты от перегрева снижает риск несчастных случаев
из-за человеческой ошибки или механического отказа.

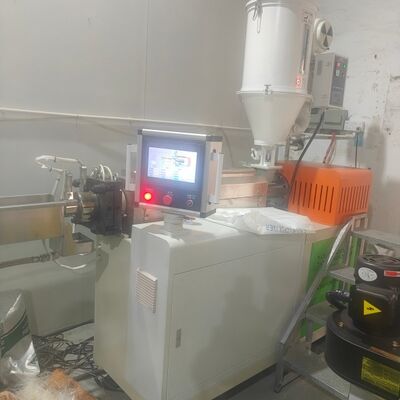

II. Одноцветный экструдер для 3D-нити PFES3D-45: Один
комплект
1. Диаметр шнека: Ø45 мм
2. Соотношение длины к диаметру (L/D): 28:1
3. Тип шнека: Универсальный для PLA, PEDG, ABS и TPU
4. Шнек и цилиндр изготовлены из высококачественной азотированной стали 38CrMoAlA
и прошли процесс азотирования. Твердость после азотирования: шнек ≥
740 HV; цилиндр ≥ 940 HV. Глубина азотирования: шнек
0,4–0,6 мм, цилиндр: 0,6–0,7 мм; хрупкость в
обоих случаях составляет класс 2.
5. Корпус изготовлен из легированной литой стали; контактные поверхности верхнего и нижнего корпусов были
прецизионно отшлифованы. Шестерни изготовлены из стали 40Cr и прошли нормализацию,
отпуск и закалку с последующим шлифованием зубчатых колес,
в результате чего шероховатость поверхности составляет Ra 0,8. Они обеспечивают амортизацию,
износостойкость и низкий уровень шума.
6. Редуктор: Редуктор (Bruker)
7. Мощность двигателя: двигатель 11 кВт
8. Метод управления: Частотное регулирование (Haipumonte)
9. Зоны контроля температуры: 1,8 кВт × 6 зон
10. Зоны охлаждения: 120 Вт × 4 зоны
11. Нагревательные кольца: Нагревательные кольца из нержавеющей стали
12. Твердотельные реле: Yangming
13. ПЛК: Xinjie – 1 комплект
14. Модуль контроля температуры: Xinjie – 1 комплект
15. Контрольная коробка с консолью из алюминиевого сплава: 1 шт.

III. Прецизионная экструзионная головка S136: один комплект

1. Материал головки: S136, зеркальная полировка

2. Короткий канал без мертвых зон; готовые изделия имеют гладкую поверхность

без дефектов, таких как черные точки, и точную размерную точность

3. Оснащена головками с матрицей 2,5 × 3,0: по одному комплекту

4. Головки с матрицей могут быть изготовлены по индивидуальному заказу в соответствии с требованиями заказчика



IIII. Резервуар для горячей воды из нержавеющей стали 304: 1 комплект

1. Длина: 4 м

2. Длина резервуара для горячей воды: 2 м

3. Длина резервуара для теплой воды: 2 м

4. Материал резервуара: нержавеющая сталь 304, толщина: 1,5 мм

5. Основание резервуара: 1 шт. (с порошковым покрытием)

6. Материал: сталь Q235 (сварная)

7. Система циркуляции горячей воды из нержавеющей стали 304: 2 комплекта

8. Мощность водяного насоса из нержавеющей стали: 120 Вт × 2 шт. (New Territories)

9. Нагревательный блок: 1 комплект

10. Мощность нагрева: 12 кВт

11. Ролики с тормозами: 4

12. Аналоговые циферблатные термометры: 2

13. Оснащен керамическими кабельными вводами



V. Резервуар для охлаждения из нержавеющей стали 304: один комплект

1. Длина резервуара: 4 м

2. Материал резервуара: нержавеющая сталь 304, толщина: 1,5 мм

3. Основание резервуара: 1 шт. (с порошковым покрытием)

4. Материал: сталь Q235 (сварная)

5. Система циркуляции холодной воды из нержавеющей стали 304: 1 комплект

6. Мощность насоса: 120 Вт × 1 шт. (New World)

7. Двухступенчатый воздуходувка для воды: 1 шт. (воздушный компрессор поставляется заказчиком)

8. Оснащен керамическими кабельными вводами



VI. Измеритель диаметра: 1 комплект

1. Марка: Raist

2. Система мониторинга в реальном времени

3. Точность измерения: 0,001 мм

Диапазон измерения: 0,200 мм–10,00 мм


VII. Двухвалковый резиновый тянущий механизм + горячий воздушный фен: один комплект

1. Метод тяги: двухвалковый тянущий механизм

2. Материал тянущих валков: импортная резина

3. Метод регулировки: вертикальная регулировка с помощью ходового винта из нержавеющей стали 304

4. Метод привода: привод с синхронным ремнем

5. Мощность тяги: серводвигатель 1,5 кВт

6. Регулирование скорости: управление ПЛК

7. Скорость тяги: 0–300 м/мин

8. Сушильный блок с высоконапорным вентилятором мощностью 0,75 кВт

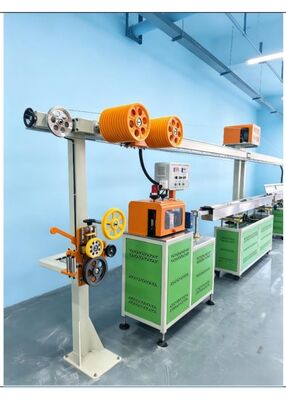

VIII. Горизонтальная стойка для хранения проволоки длиной 8 метров с счетчиком метров: один

комплект

1. Длина стойки: 8 м

2. Высота: 1,97 м

3. Катушки для хранения проволоки: катушки для хранения проволоки ABS, 11 + 12 шт.

4. Длина хранения проволоки: 150 м

5. Редукторный двигатель мощностью 400 кВт

6. Магнитный порошок с двойным валом 2,5 кг


Высокоточный счетчик метров

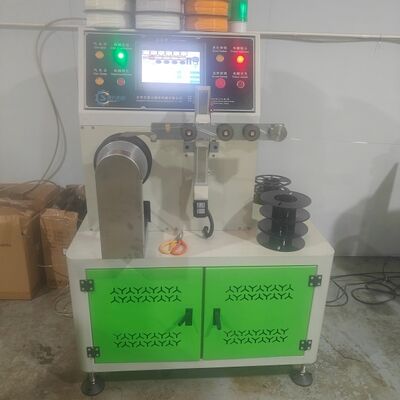

VIIII. Одностанционный сервонамотчик: 1 комплект

1. Стопор катушки намотки: 1 комплект

2. Шаговый двигатель позиционирования: 1 комплект

3. Метод управления позиционированием: управление шаговым двигателем Leisi

4. Серводвигатель шпинделя 1,5 кВт: 1 комплект

5. Метод управления шпинделем: сервоуправление

6. Функция пневматической смены катушки, возможность намотки без катушки

7. Автоматическая сигнализация и отключение при достижении заданной длины, с дополнительным отключением при обрыве нити

8. Стабильная укладка нити с отличной стабильностью

9. Совместим с катушками материала весом 1–5 кг


Оснащен функцией хранения спецификаций катушек материала

Вакуумная упаковочная машина 400G

VV. Краскосмеситель 50 кг

VVI. Сушильная машина на 100 кг + питатель материала: 1 шт.
